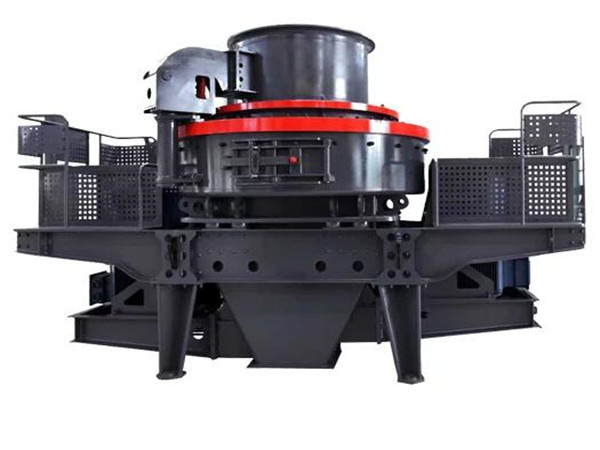

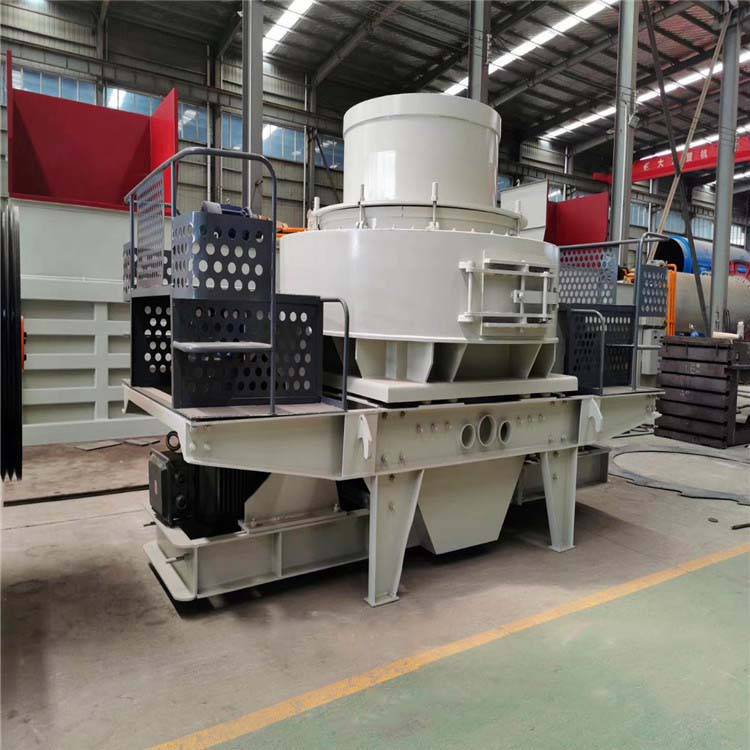

在制砂领域,冲击式制砂机作为一种制砂质量较高的生产设备,大家对其还不太熟悉。不少朋友留言,疑问冲击式制砂机是锤式粉碎吗?冲击式制砂机是什么样的?
一、冲击式制砂机的主要部件有哪些?
冲击式制砂机的主要组成有:轴承座、主轴、轴承、破碎腔、电机、传动装置、底座、润滑系统、进料斗、分料器、叶轮等。
二、冲击式制砂机各组件的作用是什么?
1.底座冲击破制砂机的破碎腔、主轴总成、电机和传动装置都安装在底座上,底座放在机架上。
2.传动装置冲击破制砂机的传动装置采用的是双电机驱动皮带轮。两个电机分别安装在主轴总成两侧,通过电机皮带和主轴皮带相连。
3.润滑系统冲击式制砂机采用的是美孚车用润滑特级集中润滑或3#锂基脂。整个装置是通过油管引到机械外侧,通过油泵定期加油润滑。
4.进料斗整个进料斗的结构是一倒立的棱台体。进料口会设置耐磨环。
5.分料器分料器是安装在涡流破碎腔的上部,作用是通过分料使进入叶轮的物料在破碎时更加高效。
6..涡流破碎腔结构外形为上,下两段圆柱体组成的环形空间。物料的整个破碎过程发生在涡流破碎腔内。
7.叶轮叶轮是特殊材料制作的一空心圆柱体,安装在主轴总成端头上,用圆锥套和键联传递扭矩。叶轮是物料粉碎的关键部件。
三、冲击式制砂机是如何粉碎石头的?
物料的整个粉碎过程发生在涡流破碎腔内。是通过叶轮这一关键部件来实现的。具体的加工过程是:
物料通过进料斗、分料器进入涡流破碎腔内,叶轮在破碎腔内高速旋转,将物料平均的分配到叶轮的各个发射流道口,与正在下落的物料形成碰撞,然后冲击到涡流衬板和衬料上再次撞击,实现粉碎。粉碎后的物料通过导流板排出。
以上就是关于冲击式制砂机工作原理和主要组件的相关介绍,大家如果想要看具体的粉碎过程和冲击式制砂机的制砂效果,可以随时留言或私信15670860299
规格 | 型号 |
破碎锥大端直径 (mm) |
给料尺寸 (mm) |
排料口宽度 (mm) |
处理能力 (t/h) |
电动机功率 (kw) |
总重量(t) |
外形尺寸(长×宽×高) (mm) |
Φ600 | PYB600 | 600 | 65 | 12-25 | 40 | 8P 30 | 5 | 2234×1370×1675 |
PYD600 | 35 | 3-13 | 12-23 | 5.5 | 2234×1370×1675 | |||
Φ900 | PYB900 | 900 | 115 | 15-50 | 50-90 | 8P 55 | 11.2 | 2692×1640×2350 |
PYZ900 | 60 | 5-20 | 20-65 | 11.2 | 2692×1640×2350 | |||
PYD900 | 50 | 3-13 | 15-50 | 11.3 | 2692×1640×2350 | |||
Φ1200 | PYB1200 | 1200 | 145 | 20-50 | 110-168 | 8P 110 | 24.7 | 2790×1878×2844 |
PYZ1200 | 100 | 8-25 | 42-135 | 25 | 2790×1878×2844 | |||
PYD1200 | 50 | 3-15 | 18-105 | 25.3 | 2790×1878×2844 | |||
Φ1750 | PYB1750 | 1750 | 215 | 25-50 | 180-360 | 8P 160 | 50.3 | 3910×2894×3809 |
PYZ1750 | 185 | 10-30 | 80-210 | 50.3 | 3910×2894×3809 | |||
PYD1750 | 85 | 5-13 | 60-180 | 50.2 | 3910×2894×3809 | |||
Φ2200 | PYB2200 | 2200 | 300 | 30-60 | 420-700 | 8P 280-260 | 80 | 4622×3302×4470 |
PYZ2200 | 230 | 10-30 | 130-410 | 80 | 4622×3302×4470 | |||
PYD2200 | 100 | 5-15 | 80-200 | 81.4 | 4622×3302×4470 |
